Једноцилиндрична хидраулична конусна дробилица серије ГП

Хонгку Мацхинери Цо., Лтд., професионални произвођач опреме за обраду чврстог материјала, са поносом представља нашу једноцилиндричну хидрауличну конусну дробилицу ГП серије. Ова серија дробилица може да обрађује тврде материјале као што је гранит, погодна је за секундарно и кватернарно дробљење и омогућава пребацивање у више комора заменом хабајућих делова. Одржавање је такође једноставно. Уз свеобухватну постпродајну услугу компаније Хонгку Мацхинери, ова серија дробилица осигурава стабилан и ефикасан рад средњим и великим предузећима за рударење песка.

Пошаљи упит

Опис производа

Једноцилиндрична хидраулична конусна дробилица серије ГП користи електрични мотор као извор напајања. Користи хоризонталну осовину и зупчанике за пренос снаге, што покреће ексцентричну чауру да се окреће. Затим, ова ротација чини да зид за ломљење врши ексцентрично осцилирајуће кретање. Током операција дробљења долази до периодичне промене растојања између зида за дробљење и зида вилице, чиме се постиже континуирана компресија и дробљење тврдих материјала као што су гранит, руда и речни шљунак, завршавајући прераду од сировина до готових производа који задовољавају захтеве величине честица. Опрема има модуларни дизајн; иста главна јединица може да прелази између различитих типова комора за грубо, средње и фино дробљење једноставном заменом делова отпорних на хабање. Штавише, отвор за пражњење се може динамички подешавати хидрауличким притиском док опрема ради. У комбинацији са прецизно обрађеним деловима отпорним на хабање (није потребно паковање за уградњу), ово значајно поједностављује рад и одржавање, чинећи га погодним за потребе вишепроцесног дробљења великих и средњих песка и шљунка и рударских предузећа.

Технички параметри

модел	шупљина	Отвор за напајање (мм)	Максимална величина честица хране (мм)	Минимално пражњење материјала (мм)			Максимално пражњење (мм)			Снага мотора (КВ)	Тежина главне јединице (кг)
модел	шупљина	Отвор за напајање (мм)	Максимална величина честица хране (мм)	мождани удар	мождани удар	мождани удар	мождани удар	мождани удар	мождани удар
ГП100				18	22		18	22		75-90	6000
	A	150	120	12	15		39	36
	B	130	105	10	13		33	30
	C	100	80	7	10		33	30
	D	40	32	5	7		31	29
ГП220				18	25		18	25		132-160	11500
	A	220	180	18	22		35	31
	B	150	120	15	19		35	30
	C	80	60	9	12		35	30
	D	40	32	6	8		35	30
ГП300				25	32	40	25	32	40	185-220	15000
	A	230	190	20	25		45	40	35
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35
	D	40	32	6	8		40	35
ГП330				25	32		25	32		200-250	16500
	A	230	190	20	25		45	40	40
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35	35
	D	40	32	6	8		40	35
ГП500				25	32	40	25	32	40	250-280	22500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
ГП550				25	32	40	25	32	40	280-315	25500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
ГП660				25	32	40	25	32	40	315-355	30500
	A	275	220	22	26	30	50	45	40
	B	170	130	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
ГП870и				32	52	80	32	52	80	560-630	58200
	A	330	270	20	25	30	82	108	130
	B	230	190	18	20	25	82	108	130
	C	130	100	14	18	20	72	98	120
	D	90	70	12	14	18	72	98	120
ГП890и				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
ГП890и				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
ГП895и				24	48	70	24	48	70	700-750	84300
	A	130	104	74	62	51	98	110	121
	B	105	85	72	60	49	96	108	119

Подаци о производном капацитету у табели су само за референцу и односе се само на гранит средње тврдоће са насипном густином од 1,6 т/м³ када је комора за дробљење пуна. Референтни излази за друге материјале могу се апроксимирати претварањем запреминске густине.

Различити типови комора и ходови имају различите применљиве опсеге отвора за пражњење. Пронађите дозвољену величину отвора за пражњење у главној табели параметара и комбинујте је са референтним капацитетом производње. Максимално пражњење ће се повећати како се зид за дробљење и зид коморе за млевење троше.

Структурна анализа

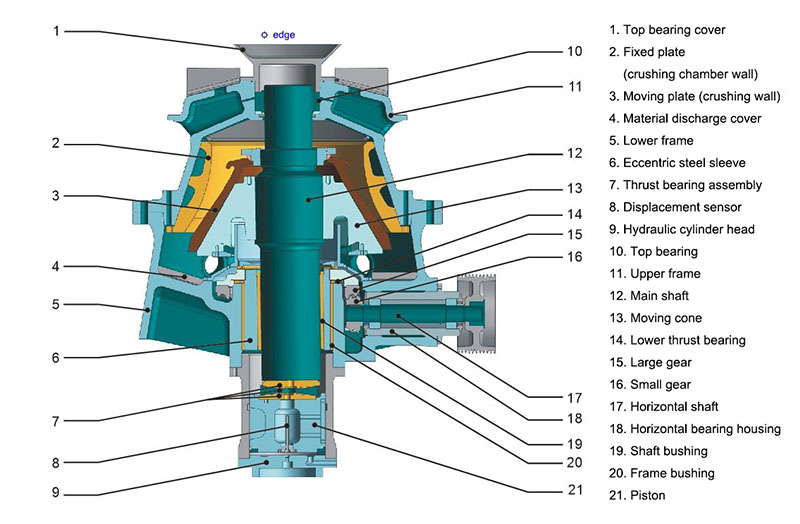

Овај дијаграм приказује структуру једноцилиндричне хидрауличне конусне дробилице серије ГП, која се углавном састоји од поклопца горњег лежаја, фиксне плоче (зида чељусти), покретне плоче (зида за дробљење), оквира, ексцентричне челичне чауре, хидрауличког система и компоненти преноса.

GP series single-cylinder hydraulic cone crusher

Карактеристике производа

1. Прилагодљивост са више комора: Иста главна јединица може да прелази између комора за грубо, средње и фино дробљење само заменом делова отпорних на хабање. Покрива секундарне и кватернарне сценарије дробљења и флексибилно одговара различитим захтевима процеса.

2.Одличан облик честица готовог производа: дробилица има оптимизовану структуру коморе за дробљење, разумну фреквенцију дробљења и ексцентричност. Када се комбинује са принципом слојевитог дробљења, производи готове производе са уједначеном величином честица и правилним обликом честица, који испуњавају стандарде високог квалитета агрегата.

3. Изванредне перформансе капацитета: Робусни оквир подржава рад велике снаге, а дизајн великог ексцентричности додатно повећава проток материјала, омогућавајући стабилне операције дробљења великог обима.

4. Укупни трошкови који се могу контролисати: Оптимизован дизајн коморе и висококвалитетни делови отпорни на хабање смањују потрошњу челика. Слојевити начини дробљења и пуног напајања побољшавају искоришћеност опреме и ефикасно контролишу трошкове производње.

5. Погодан и ефикасан рад и одржавање: Испусни отвор дробилице подржава динамичко хидраулично подешавање. Можете га подесити на идеалну снагу једним дугметом када дробилица ради. Његови делови отпорни на хабање су прецизно обрађени, тако да не морате да користите пунило када их инсталирате. Ово омогућава брзу замену делова и значајно смањује време застоја.

6.Високи степен аутоматизације: дробилица је опремљена ПЛЦ системом управљања. Радни подаци и статус опреме приказани су на екрану осетљивом на додир у реалном времену. Операција је лака за разумевање и једноставна. Велике производне линије могу да раде потпуно аутоматски, што смањује потребу за ручним радом.

Гаранција након продаје

Хонгку Мацхинери нуди потпуну подршку након продаје за своју једноцилиндричну хидрауличну конусну дробилицу ГП серије. Професионални тим компаније може брзо да одговори на потребе као што су подешавање опреме и отклањање кварова на машинама. Тим такође даје смернице за замену делова отпорних на хабање и нуди редовне услуге инспекције. Поред тога, тим ће оптимизовати параметре опреме на основу услова производње купаца како би се осигурало да опрема ради стабилно и ефикасно дуго времена.
